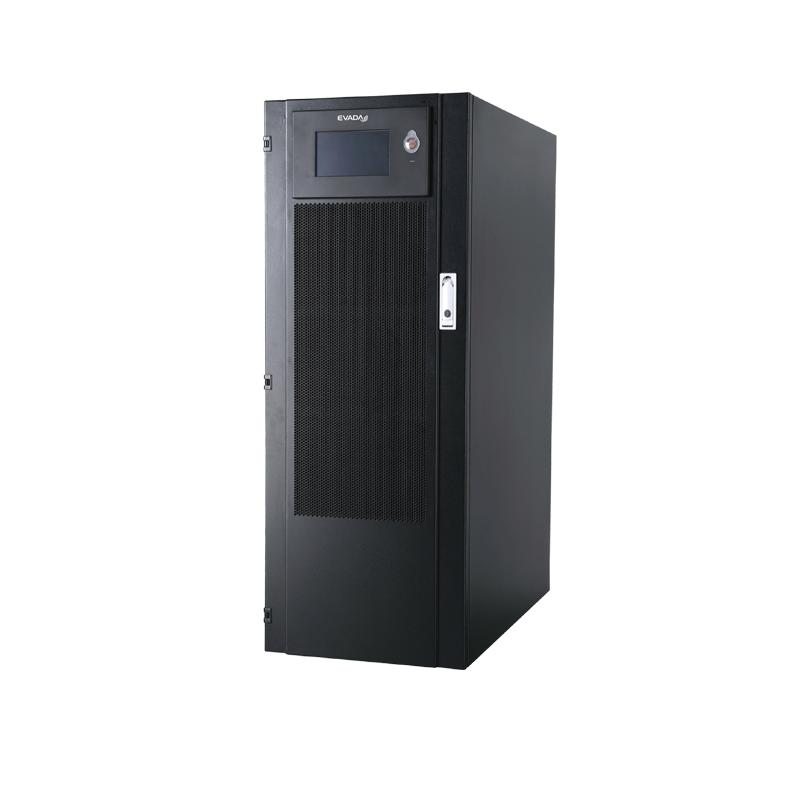

Propoweress DTH 33 온라인 이중 변환 시리즈는 10KVA에서 200kVA까지의 용량 범위를 제공하는 3상 3:3 타워 UPS입니다. 최첨단 DSP 제어 기술과 N+X 이중화 설계를 채택하여 성능과 시스템 안정성을 향상시킵니다. 사용자 친화적인 사용 경험을 제공하는 동시에, 전면에 배치된 완벽한 접근성을 통해 서비스 편의성과 사용자 친화적인 인터페이스를 제공합니다. 고역률 및 ECO 모드 작동을 통한 에너지 절감 기능을 갖춘 DTH 시리즈는 다양한 산업 및 응용 분야에서 비용 효율적인 솔루션으로 활용되며, 서버실, 데이터 센터, 네트워크 관리 센터, 통신, 정밀 기기, 은행 등 다양한 분야에 널리 사용됩니다.
첨단 기술
넓은 입력 전압
50/60Hz 자동 감지
입력 역률 보정
32비트 고속 디지털 신호 처리 DSP
부하 없는 자체 부하 테스트 기능
N+X 병렬 함수
리튬 배터리와 호환 가능
뛰어난 유연성
조정 가능한 배터리 구성: 30-44개
발전기 호환
간편한 모니터링을 위한 포괄적인 디스플레이
콜드 스타트 기능
출력 절연 변압기(옵션)
친환경 성과
에너지 절약을 위한 ECO 모드
입력 PF ≥ 0.99@100% 부하

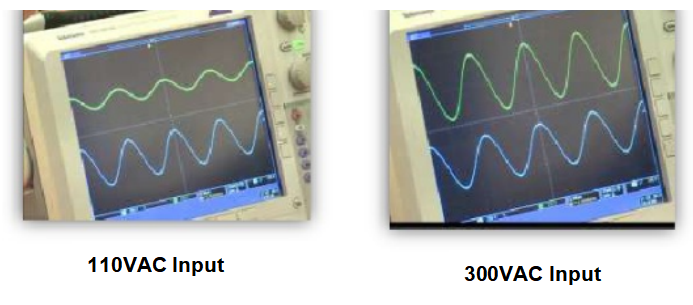

입력 전압 범위: 110-300VAC
입력 주파수 범위: 40Hz-70Hz
다양한 유형의 디젤 발전기와 호환됩니다.

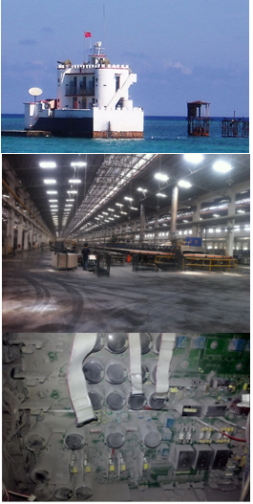

2. 다양한 응용 분야의 가혹한 환경에 적합

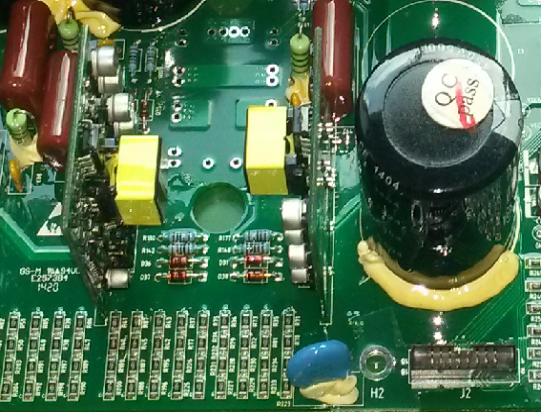

다양한 작업 조건에서 보호 페인트로 코팅된 모든 PCB 보드 적용
주회로에 고속 DSP 적용
DSP는 고속, 고정밀 제어를 통해 시스템 제어의 신뢰성, 유연성 및 안정성을 향상시킵니다.
4. 쉬운 유지 관리

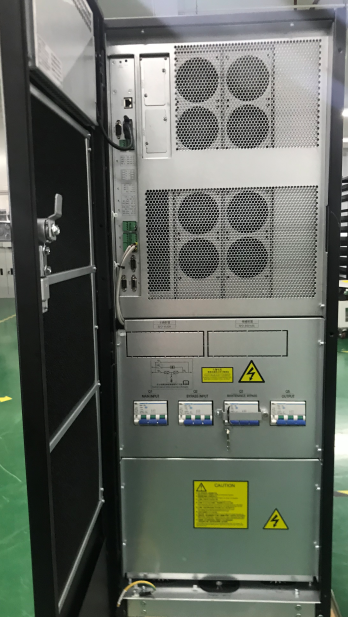

주 입력 차단기, 바이패스 차단기, 출력 차단기, 유지보수 바이패스 차단기가 통합되어 있어 모니터링 및 유지보수가 용이합니다.

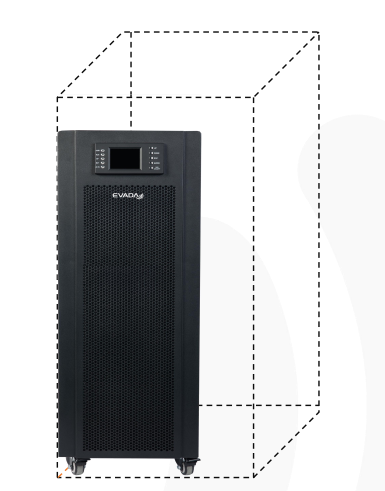

작은 크기와 큰 용량으로 공간 75% 절약
성능
|
모델 |
DTH33-10KS DTH33-10KL |
DTH33-20KS DTH33-20KL |
DTH33-30KS DTH33-30KL |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
용량 |
10kVA |
20kVA |
30kVA |
40kVA |
50kVA |
60kVA |
80kVA |
100kVA |
120kVA |
160kVA |
200kVA |
|
|
입력 |
||||||||||||
|
정격 전압 |
380Vac(3상+N) |
|||||||||||
|
전압 범위 |
304Vac ～ 478Vac （ 선간 전압 ） 만재 ； 304Vac ～ 228Vac(라인 전압) 부하가 100%에서 80%로 선형적으로 감소됨 |
|||||||||||
|
주파수 범위 |
40Hz ~ 70Hz |
|||||||||||
|
역률 |
≥ 0.99@100% 부하 ； ≥ 0.98@50% 부하 |
|||||||||||
|
THD |
THDi 〈 3 퍼센트（ 100% 선형 하중 ）； THDi 〈 5 퍼센트（ 100% 비선형 하중 ） |
|||||||||||
|
인버터 출력 |
||||||||||||
|
출력 전압 |
380/400/415Vac(3상+N) ； 220/230/240Vac(상+N) |
|||||||||||
|
전압 정확도 |
±1 % @균형 부하 ； ±5 % @불안정한 |
|||||||||||
|
전압 파형 왜곡 |
THDu≤2 퍼센트（ 100% 선형 하중 ）； THDu≤4 퍼센트（ 비선형 하중 ） |
|||||||||||
|
역률 |
0.9 （ 1 선택 사항 ） |
|||||||||||
|
주파수 범위(동기 범위) |
±2Hz （ 설정 가능) ； ±0.5Hz 、 ±1Hz 、 ±3Hz （ 설정 가능 ） |
|||||||||||
|
주파수 범위(배터리 모드) |
50Hz ± 0.1Hz 또는 60Hz ± 0.1Hz |
|||||||||||
|
초과 적재 |
〈 105 퍼센트, 론 g 실행; 〈 110 퍼센트, 6 0분; 110 ～ 125 % 비율 d 하중 ， 로아 d 10분; > 125 ～ 150 % 비율 d 하중 ， 짐 1분 > 150 퍼센트, 200ms |
|||||||||||
|
크레스트 팩터 |
3:1(최대) |
|||||||||||
|
스위칭 시간 |
메인파워 배터리 |
0밀리초 |
||||||||||
|
인버터 바이패스 |
1ms(위상 잠금 실패, <2ms 인터럽트 발생) |
|||||||||||
|
인버터 에코 |
<2밀리초 |
|||||||||||
|
능률 |
||||||||||||
|
인버터 모드 |
≥95% |
|||||||||||
|
에코 모드 |
≥99% |
|||||||||||
|
배터리 |
||||||||||||
|
유형 |
납산 또는 리튬 |
|||||||||||
|
숫자 |
32 ； 30 ~ 44 （ ±15~±22 ） (설정 가능) |
|||||||||||
|
충전 전류 |
용량* 15%/N/12 （ N=±15-22 ） |
|||||||||||
|
충전 전압 |
± 13.65Vdc * N ± 1% （ N=±15-22 ） |
|||||||||||
|
물리적 |
||||||||||||
|
크기 WxDxH(mm) |
280 x 685 x 725 |
780 x 425 x 1200 |
960 x 600 x 1600 |
960 x 600 x1600/2000 |
1010x600x2000 |
|||||||
|
순중량(kg) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
환경 |
||||||||||||
|
작동 온도 |
0~ 40°C, 온도가 25°C 이상일 경우 배터리 수명이 단축됩니다. |
|||||||||||
|
상대 습도 |
0~95% 결로 없음 |
|||||||||||
|
고도 |
1000미터는 감소 없음, 1000미터 이상은 100미터 상승 시 1% 감소 |
|||||||||||
|
소음 |
≤60dB(A)@ 1미터 |
|||||||||||
|
관리 |
||||||||||||
|
지능형 RS-232/RS-485 |
Windows® 2000/2003/XP/Vista/2008 지원 、 윈도우® 7/8/10 、 리눅스와 맥 |
|||||||||||
|
선택적 SNMP |
SNMP 관리자 및 웹 브라우저를 통한 전원 관리 지원 |
|||||||||||

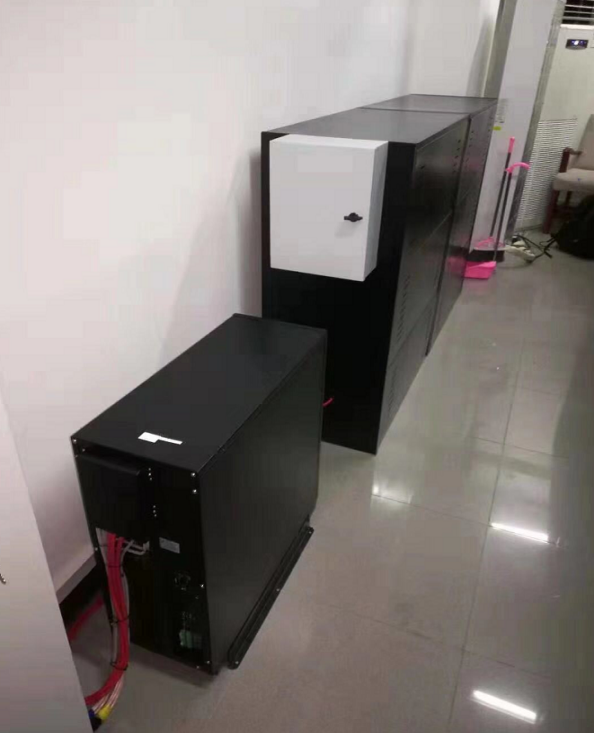

제품 사례 1
산시성 공안국 사건
프로파워리스 모델: DTH33-30KL
잔뜩 ： 데이터 센터 룸
