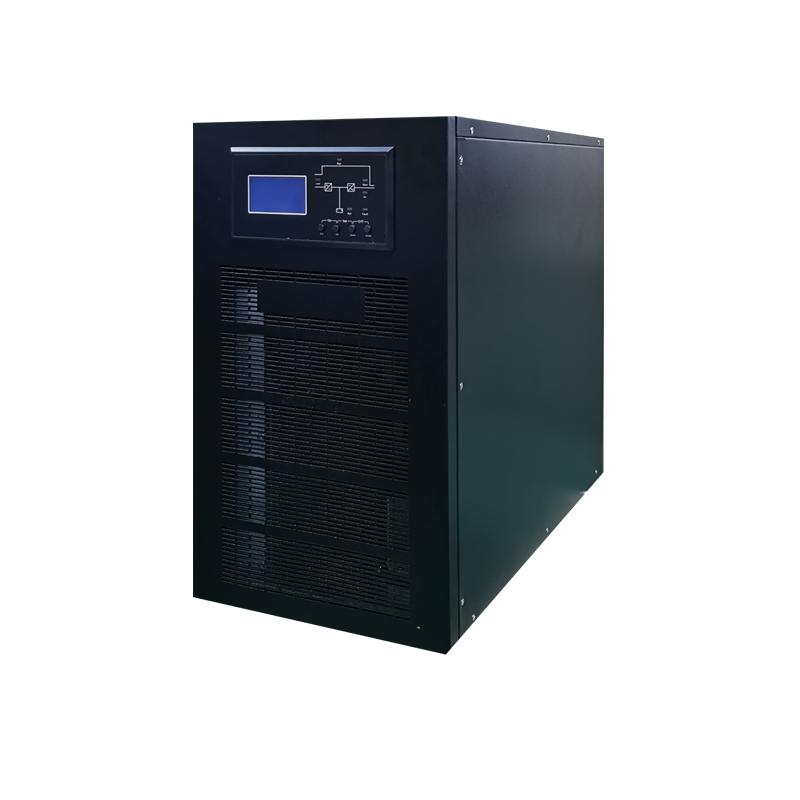

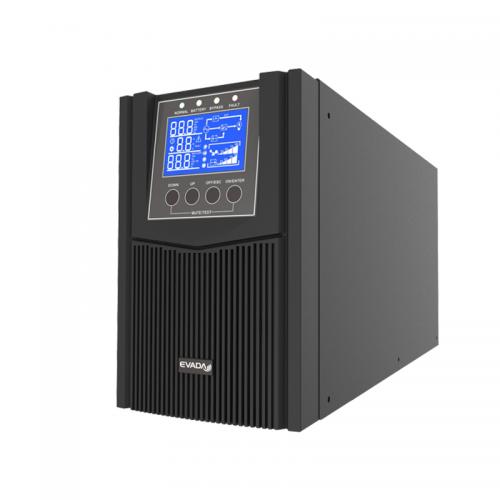

HQ11 시리즈 변압기 기반 UPS(1-10KVA)

모델

HQ30L

HQ50L

HQ60L

HQ1110L

HQ3110L

HQ3115L

HQ3120L

HQ3130L

정격 용량

3KVA

5KVA

6KVA

10KVA

10KVA

15KVA

20KVA

30KVA

입력

전압 범위

단상 （ 엘+엔+지 ） 165Vac~275Vac

삼상

주파수 범위

50±5%Hz

주파수 추적

≤1Hz/초

산출

전압 범위

단상 220Vac± 1%

주파수 범위

50Hz±5% （ 주전원 ）； 50Hz±0.5% （ 배터리 ）

동적 반응

±3% （ 100% 부하 변화 ）

THD

≤3 퍼센트（ 100 % 선형 하중 ）； ≤5 퍼센트（ 100 % 비선형 짐 ）

크레스트 팩터

3 : 1

병렬 부하 전류 불균형

≤3%

역률

0.8

과부하 용량

110%~125% 마지막 10분 ；< 150% 마지막 1분

전환 시간

0ms

능률

≥90%@100% 부하

배터리

유형

밀폐형 무정비 납산 배터리

직류 전압

96Vdc/192Vdc

192VDC

충전 전류

필요에 따라 선택 가능

표시하다

LED 표시등

주전원 표시등, 인버터 표시등, 배터리 저전압 표시등, 바이패스 표시등, 과부하 표시등, 고장 표시등

LCD 디스플레이

영어 표시, 입력 및 출력 전압 및 주파수, 배터리 전압, 부하율, UPS 상태, 작동 온도 등

기타 기능

알람 기능

주전원 고장, 배터리 부족, 출력 과부하, UPS 이상 등

보호 기능

과부하: 전원 공급을 우회하도록 전환하고 부하를 줄인 후 자동으로 인버터로 전환합니다.

과열: >85에서 바이패스 전원 공급으로 전환 섭씨 ;

단락 회로: 자동으로 전류를 제한하고 출력을 차단합니다.

보호 기능

오류: 전원 공급 장치를 우회하도록 전환합니다.

과전압 보호: UPS 출력 과전압 스위치를 우회합니다.

저전압 보호: 배터리 저전압 차단 UPS 출력

환경

작동 온도

0 ～ 40 섭씨

노지

<60dB@1미터

의사소통

인터페이스

RS232 、 RS485 ； 선택 과목 ： 마른 연락처, SNMP

물리적

폭x깊이x높이(mm) ）

260x550x520

350x660x750

400x750x900

무게

35

48

52

101

128

142

210

230
