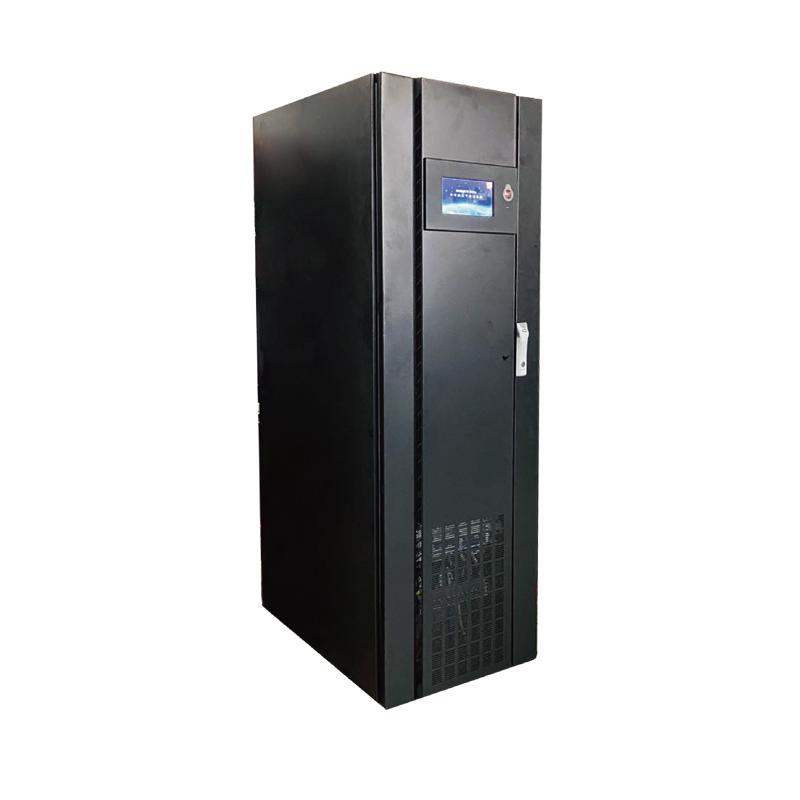

Propoweress HQ33 시리즈 중/고전력 UPS는 '군용 등급' 표준을 준수하여 제품의 신뢰성과 내구성을 보장합니다. 또한, Propoweress는 공간 점유를 최소화하기 위해 콤팩트한 디자인을 도입했습니다. HQ33 시리즈는 석유화학 프로젝트, 제조 공장, 철도, 병원, 관공서, 군사 프로젝트 등 산업, 열악한 환경 및 복잡한 전기 환경 애플리케이션을 지원하는 데 널리 사용됩니다.
렐리압
능력
DSP+CPLD 설계
N+1 중복 팬, 가변 속도 냉각 시스템.
출력 절연 변압기가 있는 IGBT 인버터
100% 불균형 하중 용량
콜드 스타트 기능
유연하고 높은 효율성
출력 PF = 0.9
매우 낮은 THDi(선택 사항)
최대 병렬 8개
최소 공간 점유
유연한 배터리 구성: 29-34개
E-BAT 스마트 배터리 관리
RS232/RS485 통신 포트, SNMP 옵션
종합 보호 기능
전원을 켤 때 오류를 방지하기 위한 자체 진단 기능이 있습니다.
서지/과부하/단락/과열/배터리/부하 전압 보호.
표준 입력, 출력, 바이패스 및 유지 관리 스위치.
지능형 스위치 감지, 능동 보호
“LF&LV” 설계, 더 높은 신뢰성

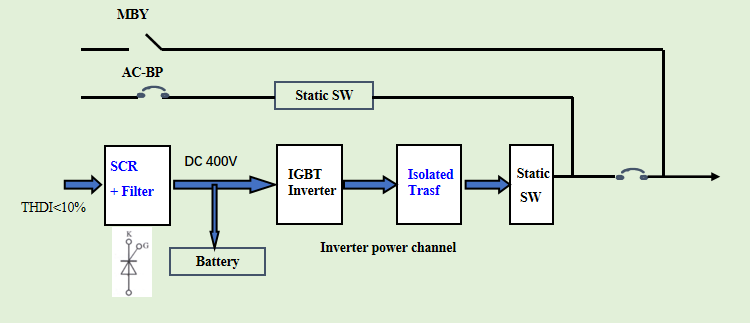

HQ33 시리즈는 주파수 정류기 SCR(50Hz)과 내장 출력 절연 변압기(절연 부스트 기능 포함)를 사용합니다. 따라서 배터리를 DC/DC 없이 UPS 버스에 직접 연결할 수 있으며, 내부 DC 전압은 400V입니다. 출력 변압기는 부하의 서지 및 전기 간섭을 잘 견딜 수 있습니다. 이러한 저전압(LF) 및 저전압(LV)은 시스템 신뢰성을 크게 향상시킵니다.

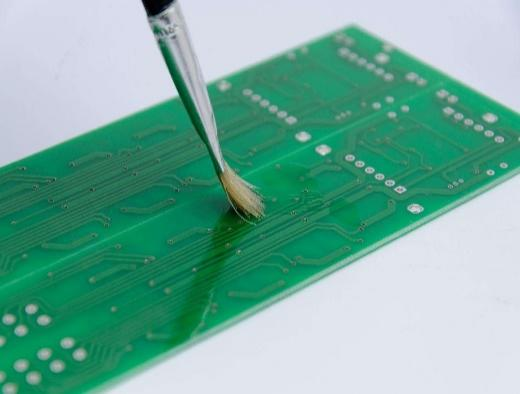

PCB 컨포멀 코팅
컨포멀 코팅 처리는 PCB를 먼지, 습기 및 기타 부식성 물질로부터 효과적으로 보호합니다. 이 처리는 전기 회로 및 부품의 내구성과 안정성을 크게 향상시켜 HQ33을 석유 및 가스 산업, 해안 프로젝트 등 혹독한 환경의 애플리케이션에 매우 적합하게 만듭니다.

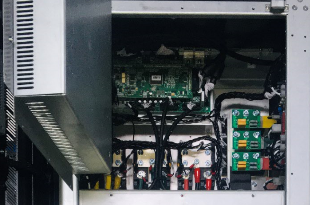

독립 PCBA 캐비닛
Evada는 독립형 PCBA 캐비닛을 위한 매우 특별한 설계를 제공합니다. 이러한 설계는 EMC 간섭을 크게 방지하여 병원, 발전소, 제조 공장 등 매우 복잡한 전기 및 자기 환경에서도 UPS가 완벽하게 작동할 수 있도록 합니다.

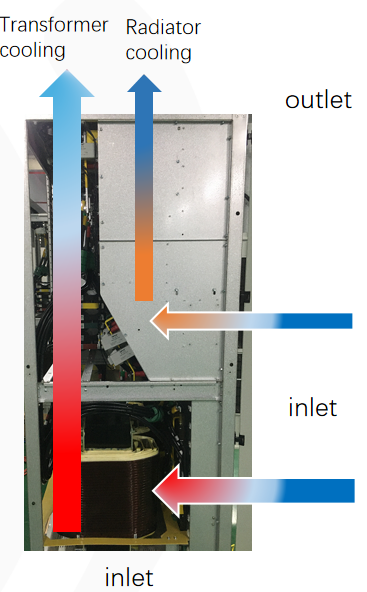

이중 독립 냉각 터널
HQ33은 이중 독립형 냉각 터널 설계를 도입했습니다. 하나는 변압기 냉각용이고, 다른 하나는 라디에이터 및 PCBA 냉각용입니다. 이러한 설계는 냉각 효율을 극대화하고 PCBA 및 기타 민감한 부품을 열과 먼지로부터 보호합니다.

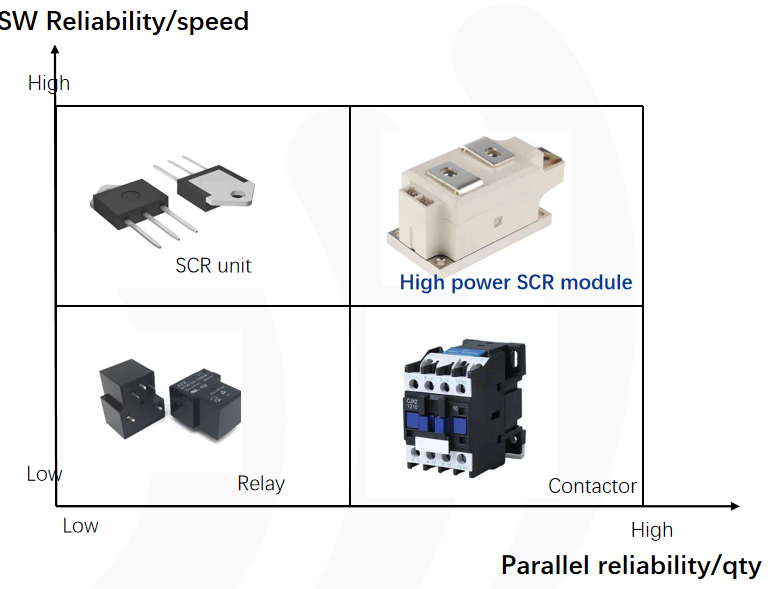

HQ33 UPS는 고전력 SCR 모듈을 사용합니다. 기존의 소형 SCR 장치, 릴레이 또는 접점과 비교할 때 고전력 SCR 모듈은 더 빠른 스위칭 속도, 더 높은 스위칭 신뢰성, 더 나은 병렬 성능 및 더 높은 병렬 유연성과 같은 많은 장점을 가지고 있습니다.
“1+1” 복합 제어
하드웨어 측면에서 HQ33은 DSP+CPLD를 사용하여 UPS의 빠른 속도와 높은 정밀도를 보장합니다. 소프트웨어 측면에서 HQ33은 이중 루프 제어 및 고조파 보상 제어를 도입하여 시스템의 동적 특성과 안정성을 보장합니다. 결과적으로 HQ33은 2% 미만의 THDV를 제공할 수 있습니다.

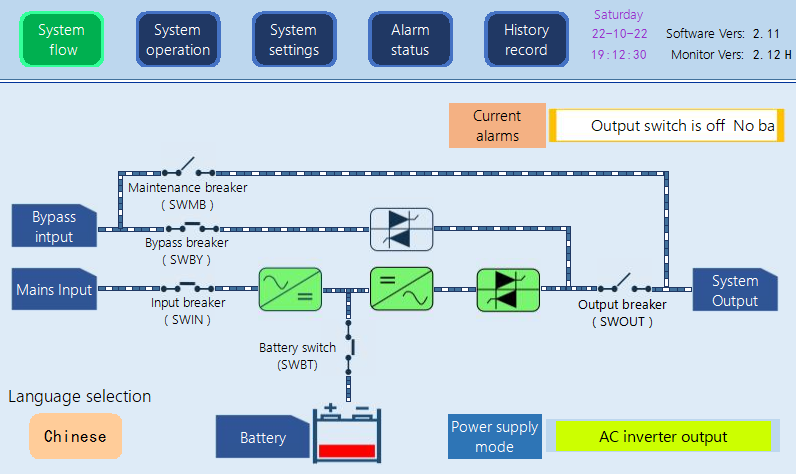

사용자 친화적인 인터페이스
HQ33에는 7인치 터치스크린이 장착되어 있습니다. 대형 터치스크린 디자인을 채택하여 4개 스위치의 동적 상태, 작동 상태, 부하 상태, 주 전원 상태, UPS 배터리 상태를 화면에 명확하게 표시하여 사용자가 언제든지 기계 작동 상태와 애플리케이션 환경의 변화를 모니터링할 수 있도록 합니다.

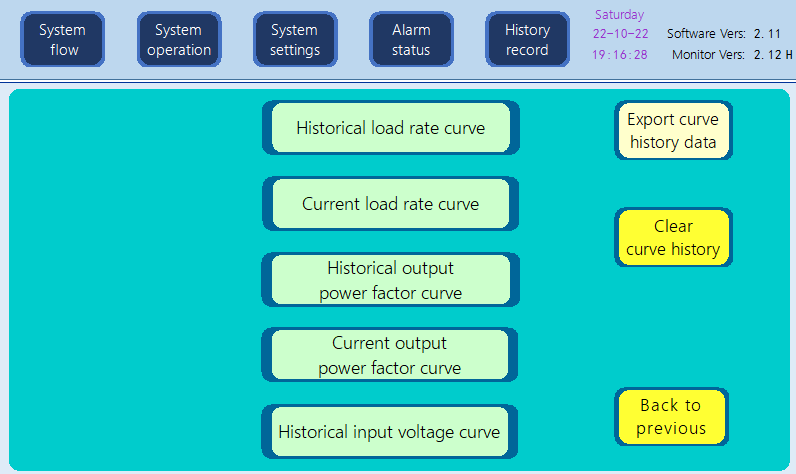

스마트 모니터링 시스템
HQ33 모니터링은 실시간 운영 정보를 표시하는 것 외에도 운영 로고를 생성하고 부하율 곡선, 출력 PF 곡선, 입력 전압 곡선 등의 이력 기록을 표시할 수 있습니다. 이 기능은 데이터 분석 및 시스템 유지 관리에 매우 유용합니다.
이자형
-

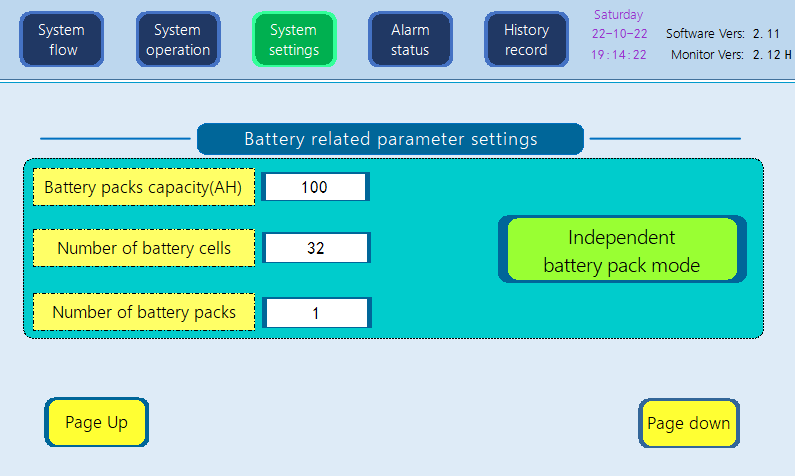

BAT 스마트 배터리 관리
Propoweress는 자체 개발한 스마트 배터리 관리 시스템을 개발했습니다. HQ33 UPS는 배터리 구성이 매우 유연합니다. 29~34개의 배터리를 지원하며, 홀수 개는 조정 가능합니다. 충전 전류는 10~40A까지 조정 가능합니다. 배터리 콜드 스타트, 병렬 시스템의 공통 배터리, 그리고 배터리 방전 테스트 기능을 지원합니다. 마지막으로, 이 UPS는 리튬 배터리와도 호환됩니다.
성능
|
모델 |
HQ3310 |
본사3320 |
본사3330 |
HQ3340 |
본사3360 |
본사3380 |
HQ33100 |
본사33120 |
본사33160 |
본사33200 |
본사33300 |
본사33400 |
|
용량 |
10kVA |
20kVA |
30kVA |
40kVA |
60kVA |
80kVA |
100kVA |
120kVA |
160kVA |
200kVA |
300kVA |
400kVA |
|
입력 |
||||||||||||
|
정격 전압 |
380/400/415VAC, 3상+N+PE |
|||||||||||
|
전압 범위 |
± 25% |
|||||||||||
|
정격 주파수 |
50/60Hz 자동 감지 |
|||||||||||
|
주파수 범위 |
45Hz ~ 65Hz |
|||||||||||
|
우회로 |
||||||||||||
|
정격 전압 |
380/400/415VAC, 3상+N+PE |
|||||||||||
|
정격 주파수 범위 |
±15% （ ± 10% ， 디스플레이에서 ± 20% 설정 가능 ） |
-40% ， +20% 설정 가능 |
||||||||||
|
정격 주파수 |
50 / 60Hz |
|||||||||||
|
주파수 범위 |
±2% （ 디스플레이에서 ± 5% 설정 가능 ） |
±2% , ±5% , ±10% , ±20% 설정 가능 |
||||||||||
|
인버터/바이패스 스위치 |
<1ms |
|||||||||||
|
과부하 용량 |
150%는 10분 동안 지속됩니다 ； 175%는 1분간 지속됩니다 ； 18초 동안 200%. |
|||||||||||
|
산출 |
||||||||||||
|
출력 PF |
0.8(0.9 선택) |
|||||||||||
|
정격 전압 |
380/400/415VAC, 3상+N+PE |
|||||||||||
|
상전압 |
220 (디스플레이에서 200 ~ 244V 설정 가능) |
|||||||||||
|
크레스트 팩터 |
3 ： 1 |
|||||||||||
|
THD |
<2%@100% 선형 하중 ； <4%@100% 비선형 선 |
|||||||||||
|
전압 정확도 |
± 1% |
|||||||||||
|
과도전압응답 |
± 5% 〈 10ms |
|||||||||||
|
초과 적재 |
110%~125% 10분 지속 ；< 150%는 1분간 지속됩니다. |
|||||||||||
|
시스템 효율성 |
≥93%@100% 부하 |
|||||||||||
|
배터리 입력 |
||||||||||||
|
직류 전압 |
384 (360~408 설정 가능) |
|||||||||||
|
충전 전류 |
10-40A(설정 가능) |
|||||||||||
|
체계 |
||||||||||||
|
의사소통 |
RS232 또는 RS485 （ 모드버스 ） |
|||||||||||
|
일하고 있는 |
0 ~ 40 °C |
|||||||||||
|
습기 |
0~95% （ 결로 없음 ） |
|||||||||||
|
고도 |
<1000M 감소 없음 ， > 1000M, 100m 증가할 때마다 1% 감소 |
|||||||||||
|
소음 |
≤65dB@1M |
|||||||||||
|
물리적 |
||||||||||||
|
폭x깊이x높이(mm) ） |
500 x 600 x 1200 |
500 x 800 x 1600 |
700 x 800 x 1800 |
1245x855 x1900 |
1640x855 x1900 |
2265x855 x1900 |
||||||
|
무게 （ 킬로그램 ） |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
1630 |
2150 |
* 사양은 사전 예고 없이 변경될 수 있습니다.

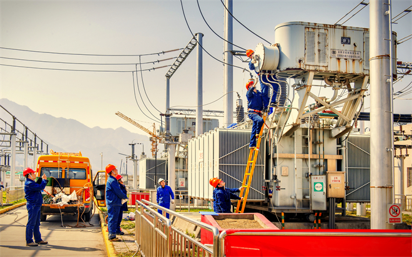

제품 사례 1 바오지 발전소
Evada HQ 시리즈 3입력 3출력 40kVA UPS는 Baoji Power Supply Company의 배전 사업에 안전하고, 안정적이며, 친환경적이고, 에너지를 절약하는 전원 공급을 보장합니다.
제품 사례 2 산시성 국가 전력망
Evada HQ 시리즈 3입력 3출력 40kVA 전원 주파수 UPS는 산시성 국가 전력회사의 컴퓨터실 전력 분배를 위한 안전하고, 안정적이며, 친환경적이고, 에너지를 절약하는 전원 공급 장치를 제공합니다.
