19' 랙 장착형, 온라인 이중 변환. 시스템 전력 범위는 20kVA~150kva이며, 2U 높이의 20K/25K 전력 모듈입니다. 출력 역률은 1입니다.
적용 분야: 금융, 통신, 교육, 병원, 운송 및 기타 네트워크 장치, 데이터 센터.
믿을 수 있는: 1+1 DSP 설계를 채택하여 시스템 작동과 응답 속도를 향상시켰습니다.
효율적인: 시스템 효율성은 최대 96%이며, 모듈의 경우 2U 높이의 높은 전력 밀도 비율을 제공합니다.
유연한: 2/4/6개의 모듈*20/25KVA 모듈을 사용하여 시스템에 대해 다양한 용량을 달성할 수 있습니다.
에스 구현: 표준 19인치 캐비닛에 대한 내장형 설치 설계; 20KVA에서 150KVA까지 전력 분배 모듈, 배터리, 모니터링을 하나의 캐비닛에 통합.
성능
|
모델 |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
HQ-MR125/25 |
HQ-MR150/25 |
|
정격 용량 |
40kVA |
80kVA |
100kVA |
125kVA |
150kVA |
|
전원 모듈 용량 |
20kVA |
20kVA |
25kVA |
25kVA |
25kVA |
|
입력 |
|||||
|
배선 방법 |
3상+N+PE |
||||
|
정격 전압 |
380/400/415VAC(선간) |
||||
|
정격 주파수 |
50/60Hz |
||||
|
전압 범위 |
304VAC ～ 478VAC （ 라인-라인 ） 만재 ； 304VAC ～ 228VAC(라인-라인) 부하가 100%에서 80%까지 선형적으로 감소합니다. |
||||
|
주파수 범위 |
40Hz~70Hz |
||||
|
역률 |
>0.99 |
||||
|
THD |
THDi 〈 3 퍼센트（ 선형 전체 하중 ）； THDi 〈 5 퍼센트（ 비선형 전부하 ） |
||||
|
우회로 |
|||||
|
정격 전압 |
380/400/415VAC(라인 전압) |
||||
|
전압 범위 |
공장 설정 -20% ～ +15% ； 설정 가능, 상한:+10%,+15%,+20%,+25% ； 하한:-10%,-15%, -20%, -30%,-40% |
||||
|
주파수 범위 |
정격 주파수 50/60Hz ； 주파수 범위는 ±1Hz로 설정 가능합니다. ， ±3Hz ， ±5Hz |
||||
|
과부하 용량 |
장기적으로는 110% ； 200ms 동안 150% 이상 |
||||
|
배터리 |
|||||
|
배터리 전압 |
±192VDC （ 360 ～ 528VDC ； 30 ～ 44개 블록 설정 가능 ， 기본값은 32블록입니다 ） |
||||
|
충전 용량 |
15%* 총 전력 용량 |
||||
|
전압 정확도 |
±1% |
||||
|
산출 |
|||||
|
정격 전압 |
380V/400V/415V(선간) |
||||
|
정격 주파수 |
50/60Hz |
||||
|
역률 |
1 |
||||
|
전압 정확도 |
≤±1.0%@ 균형 부하 ； ≤±5.0%@ 불균형 하중 |
||||
|
주파수 정확도 |
50/60Hz±0.01% |
||||
|
주파수 추적 범위 |
설정 가능 ， ±0.5Hz~±5Hz ;±3Hz |
||||
|
THD |
THDu≤2%(100% 선형 하중), THDu≤4%(비선형 하중) |
||||
|
3상 위상 정확도 |
120°±1° |
||||
|
크레스트 팩터 |
3:1 |
||||
|
초과 적재 |
〈 105 퍼센트, 장기적으로 ； 〈 110 퍼센트, 60분 ； 110 ～ 125 퍼센트, 10분 ； > 125 ～ 150 퍼센트, 1분 ； > 150 퍼센트, 200ms |
||||
|
체계 |
|||||
|
시스템 효율성 |
95%@ 이중 변환 모드 ， ≥98%@ECO 모드 |
||||
|
표시하다 |
LCD 터치스크린 |
||||
|
배선 |
바닥을 지지하다 |
||||
|
언어 |
중국어, 영어; 선택 사항: 러시아어, 이탈리아어, 스페인어, 독일어 등 |
||||
|
보호 등급 |
IP20 |
||||
|
의사소통 |
RS232/RS485/SNMP 카드 （ 선택 과목 ） / 드라이 컨택트(선택 사항) |
||||
|
작동 조건 |
온도 ： 0~40 ℃； 습기 ： 0~95%(결로 없음) |
||||
|
소음 |
<60dB@1미터 |
||||
|
고도 |
<1000미터, 감소, > 1000미터, 100미터 증가할 때마다 1%씩 감소 |
||||
|
캐비닛 유형 |

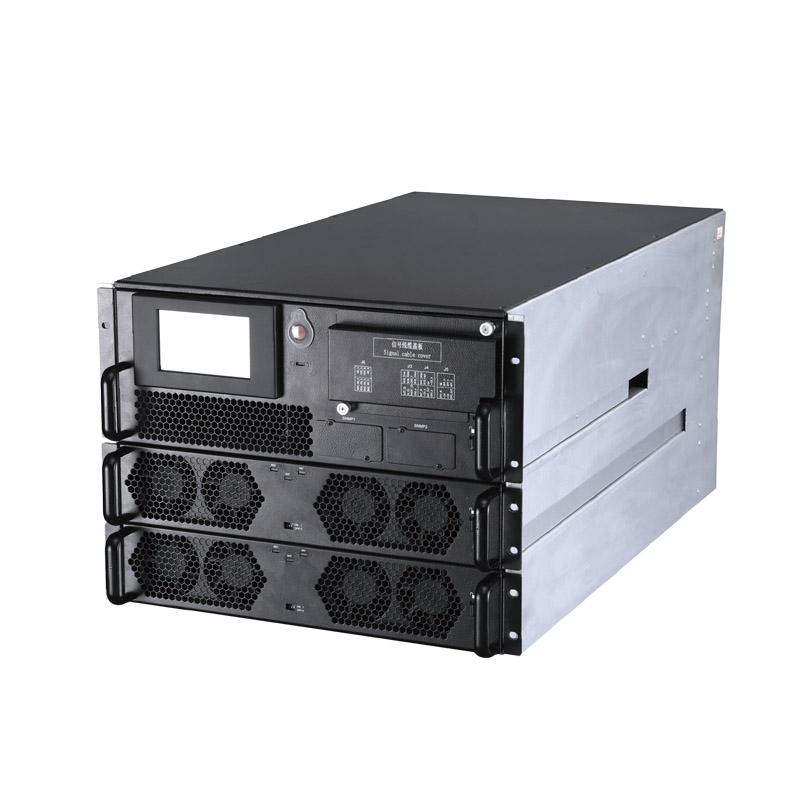

2개의 모듈 |
4개의 모듈 |

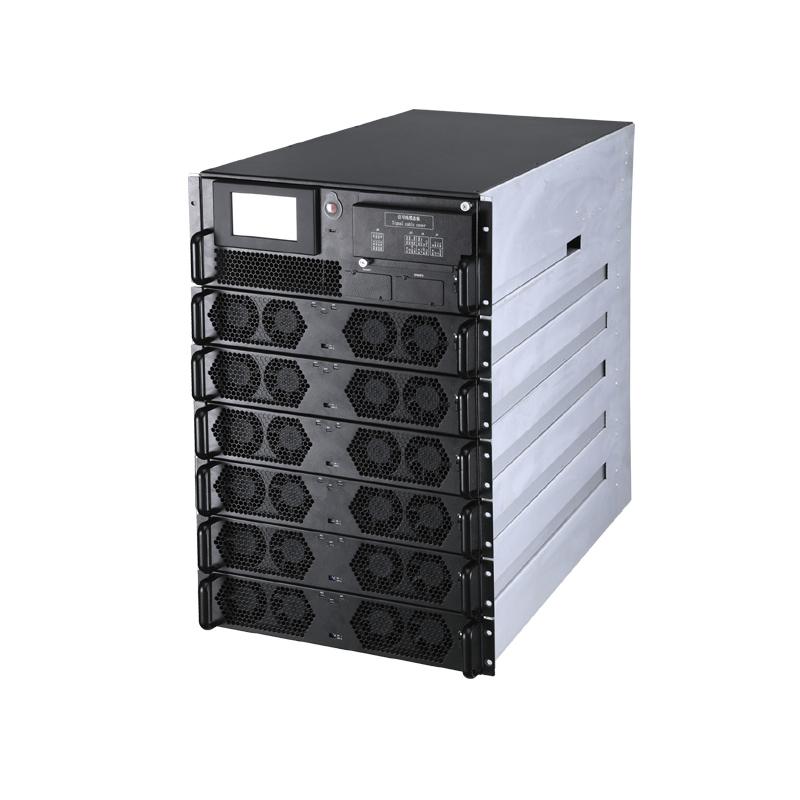

6개 모듈 |
||
|
크기 |
|||||
|
시스템 m W x D x H (mm) |
482.6 x 800 x 353.2(8U) |
482.6 x 800 x 531(12U) |
482.6 x 900 x 800(18U) |
||
|
모듈 폭 x 깊이 x 높이(mm) |
440 x 690 x 86(2U) |
||||
|
무게 |
|||||
|
시스템(kg ） |
37 |
47 |
72 |
||
|
모듈(kg ） |
25 |
||||
* 사양은 사전 예고 없이 변경될 수 있습니다.
