응용 분야
5G 기지국, 소형 프로그램 제어 스위치, 접속망, 전송장비, 이동통신, 위성통신 지상국, 마이크로파 통신 전력장비.
성능 특성
지능형 관리
1. LVLD+LVBD 기능을 통한 완벽한 배터리 관리: 온도 보상, 자동 균등화 및 부동 충전 제어, 자동 전압 조절, 배터리 용량 계산, 온라인 배터리 테스트 등
2. 통신 인터페이스 RS485/건식 접점 AC 및 DC 측 낙뢰 보호 설계로 뇌우 지역을 보호합니다.
3. 원격 검침 기능을 실현하는 선택적 APP.
4. 각 사용자의 모니터링 네트워크에 NB-IOT 접근을 실현하는 무선 모니터링 장치가 내장되어 있습니다.
첨단 기술
1. 능동 역률 보상 기술: 입력 역률 0.99.
2. 넓은 입력 전압 범위: AC 입력 전압 90~290V 풀브리지 소프트 스위칭 기술: 전부하 효율 ≥ 95%.
3. 넓은 작동 온도 : -40℃~55℃.
4. 초저방사선 및 첨단 EMC 설계.
5. 안전 기준 EN60950 및 GB4943.
유연한 디자인
1. 선택 가능한 48VDC 및 280VDC 출력 모듈.
2. IP65는 벽걸이, 기둥 고정, 각형 강철 설치 등의 적용에 적합하며, 플래그 장착, 평면 장착, 바닥 장착으로 설치를 지원합니다.
3. 쉬운 설치, 간단한 작동 및 유지관리를 위한 모듈식 디자인.
4.LiFePo4 배터리 팩과 배터리 확장 커넥터는 간편한 확장을 위해 마련되었습니다.
|
성능 |
|
|
|
모델 |
HW20E-L50DC48 |
HW30E-L50DC48 |
|
용량 |
2000W/48V ＋ 48V/50Ah |
3000W/48V ＋ 48V/50Ah |
|
입력 전압 |
176VAC ～ 264VAC |
|
|
입력 주파수 |
45Hz ～ 55Hz |
|
|
입력 역률 |
> 0.98 （ 30% 정격 부하 ）；> 99% （ 100% 정격 부하 ） |
|
|
산출 전압 |
－ 43VDC ～－ 58VDC |
|
|
산출 전압 안정화 정확성 |
〈 ±0.6% |
|
|
변환 효율성 |
> 96.5% （ 50% 정격 부하 ）；> 96% （ 100% 정격 부하 ）； |
|
|
피크 투 피크 노이즈 전압 |
≤200mV |
|
|
소스 효과 |
≤±0.1% |
|
|
부하 효과 |
≤±0.5% |
|
|
입력 완료 전압 보호 |
정격 전압의 ≥120% |
|
|
입력 저전압 보호 |
정격 전압의 ≤80% |
|
|
산출 위에 현재 보호 |
출력 전류의 전류 제한 범위는 정격 값의 20%에서 110%까지 조정 가능합니다. |
|
|
단락 |
예 |
|
|
과열 보호 |
예 |
|
|
번개 보호 |
시뮬레이션된 낙뢰 전류 파형 8/20us, 20kA의 5배의 충격을 견딜 수 있음 |
|
|
시스템 소음 |
〈 45데시벨 （ 에이 ） |
|
|
의사소통 |
드라이 콘택트 、 RS232/RS485 、 NB-IoT 、 블루투스, 무선 등 |
|
|
보호 등급 |
IP65 |
|
|
크기 |
|
|
|

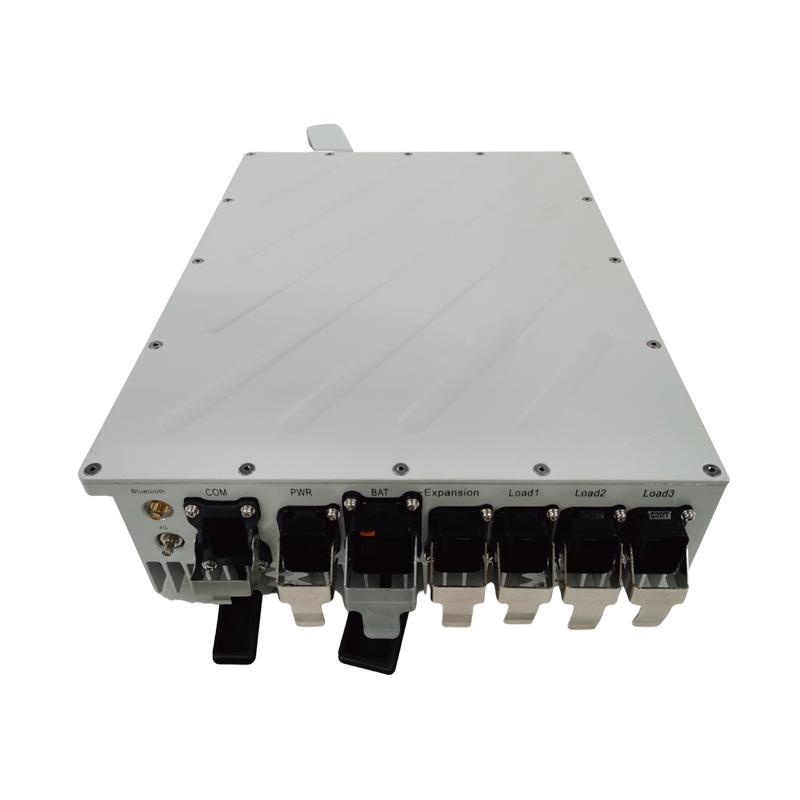

전원 모듈 |
폭 306mm×깊이 98mm×높이 410mm |
|
|

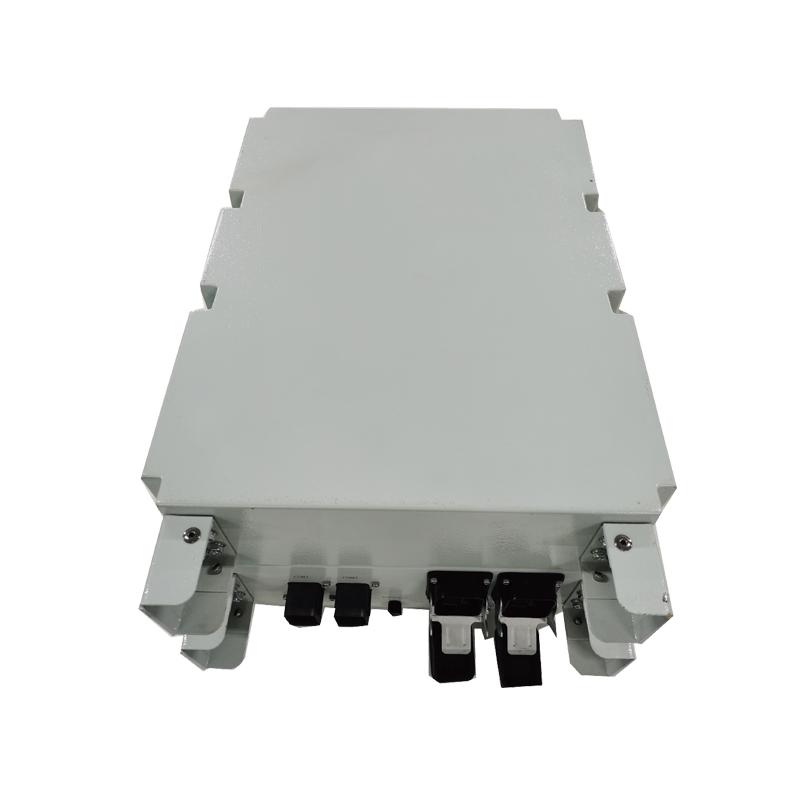

배터리 모듈 |
폭 316mm×깊이 220mm×높이 410mm |
|
|
무게 |
|
|
|
전원 모듈 |
10.8kg |
|
|
배터리 모듈 |
34.4kg |
|
|
|
|
|
|
매개변수 |
|
|
작동 온도 |
-40~65°C ( ≥65 섭씨 , 산출 힘 경감) |
|
보관 온도 |
-40~80°C |
|
습기 |
10~95% (비응축) |
|
기압 |
70~106KPa |
|
고도 |
0~3000m |
|
냉각 모드 |
자연 냉각 |
안티스타티
c 환경
|
목 |
매개변수 |
|
AC 에게 접지 |
그만큼 효과적인 값 ~이다 2500V AC 전압 (누출 현재의 ≤ 30mA) 또는 3535v DC 전압 ~와 함께 그것은 정점 값 ~을 위한 1분, 없이 고장 또는 호. |
|
AC 에게 DC |
그만큼 효과적인 값 ~이다 2500V AC 전압 (누출 현재의 ≤ 30mA) 또는 3535v DC 전압 ~와 함께 그것은 정점 값 ~을 위한 1분, 없이 고장 또는 호. |
|
DC로 접지 |
그만큼 효과적인 값 ~이다 500V AC 전압 (누출 현재의 ≤ 30mA) 또는 707V DC 전압 ~와 함께 그것은 정점 값 ~을 위한 1분, 없이 고장 또는 호. |
|
절연 저항 |
주변 온도가 15입니다 섭씨 ～ 35 섭씨 , 상대 습도는 ≤ 90%이고, 시험 전압은 DC 500V이며, AC 회로, DC 회로 대 접지 및 AC 부분 대 DC 부분의 절연 저항은 2M Ω 이상이어야 합니다. |
* 사양은 사전 예고 없이 변경될 수 있습니다.
