용량: 30-1000A 스위치
방법
전원 공급 장치
특징: 통신 전원, AC 및 DC 전원 분배 통합; 핫스왑 기능이 있는 모듈형 정류기; LiFePO4 배터리 및 납산 배터리와 호환

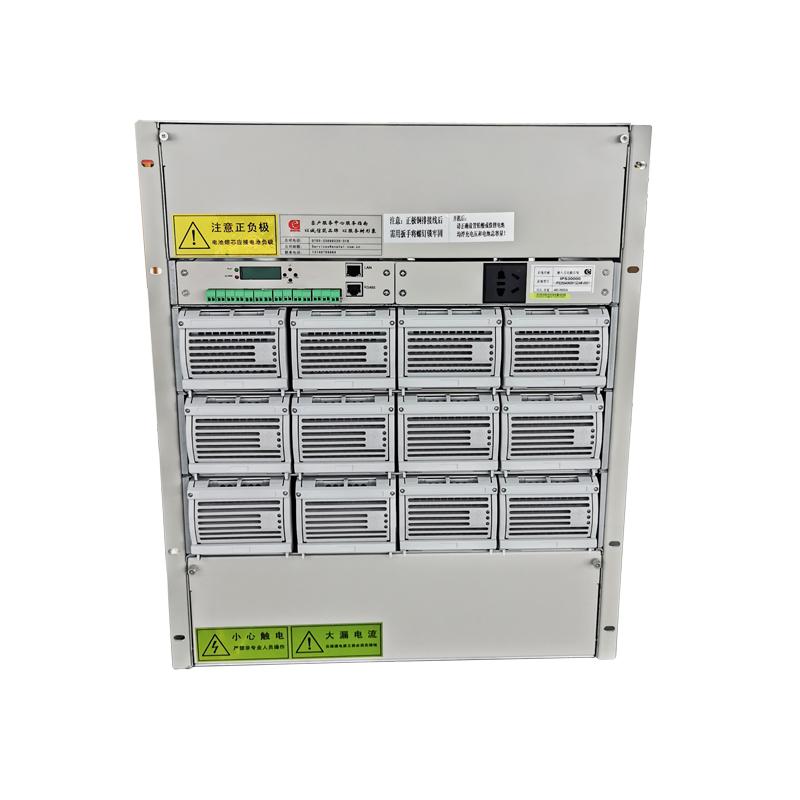

설명: E48 시리즈는 30A에서 1000A까지의 용량을 갖춘 통신용 스위치 모드 전원 공급 장치입니다.
응용 분야
기지국, 중소형 교환국, 전파망 통신, 위성통신, 데이터통신, 데이터센터 등
성능 특성
높은 신뢰성
1. 매우 넓은 전원 입력 범위: 혹독한 전력망 환경에 더욱 적합합니다.
2. 완벽한 배터리 관리: 온도 보상, 자동 균등화 기능 포함
부동 충전 제어, 자동 전압 조절, 배터리 용량 계산 및 온라인 배터리 테스트.
3. 고급 CPU와 다중 마이크로프로세서 제어 기술을 채택하여 스위칭 전원 공급 장치를 보다 안정적이고 신뢰할 수 있게 만들었습니다.
훌륭한 디자인
1. 정류기 모듈은 비파괴적 핫스왑 기술을 채택하여 1분 미만의 교체 시간을 실현합니다.
2. 다양한 적용 시나리오에 맞게 LiFePO4 배터리 및 납산 배터리와 호환됩니다.
3. 입력 역률 0.99의 디지털 제어 능동 역률 보정 기술로 전력망 오염을 방지합니다.
완벽한 보호
1. 입력 과전압 및 저전압 보호, 출력 과전압, 저전압 보호, 단락 보호, 과전류 보호, 낙뢰 보호, 팬 고장 경보 보호, 고장 표시, 과거 경보 기록 저장 등의 기능을 탑재하여 부하 장비의 안정적인 작동을 보장합니다.

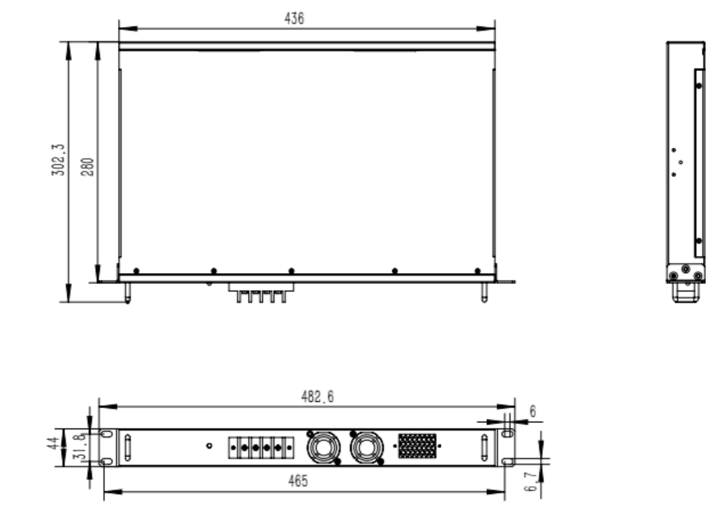

치수:
성능
|
1. 입력 |
|||||
|
목 |
매개변수 |
단위 |
주목 |
||
|
입력 전압 범위 |
시작 140—290 |
진공 |
입력 전압 범위는 3상 AC의 상 전압이며, 시스템 시작 전압은 140VAC 이상이어야 합니다. |
||
|
90-290으로 달리다 |
|||||
|
정격 전압 |
220 |
진공 |
상전압 |
||
|
전압 주파수 |
43~67(일반적인 값은 50/60입니다) |
헤르츠 |
|||
|
피에프 |
≥0.99 |
만재하중 작동 조건 |
|||
|
2. 출력 |
|||||
|
목 |
매개변수 |
단위 |
주목 |
||
|
정격 전압 |
-53.5 |
Vdc |
입력 220Vac |
||
|
전압 범위 |
영하 42도 ~ -58도 |
Vdc |
모니터링으로 조정 가능 (테스트 조건: 무부하) |
||
|
단일 모듈 용량 |
30 또는 50 |
에이 |
요구사항에 따른 유연한 구성 |
||
|
출력 전류 |
30 ~ 1000 |
에이 |
정격 출력 조건에서 90-176vac 입력에서 300A 출력이 보장됩니다. |
||
|
출력 리플 및 노이즈 |
≤200 |
mVp-p |
오실로스코프의 대역폭은 다음과 같습니다. 20MHz이고 프로브는 10u + 104 커패시터와 병렬로 연결되어야 합니다. |
||
|
전원 켜짐 출력 지연 |
3 ~ 8 |
에스 |
입력 220VAC, AC 입력은 다음에 계산됩니다. AC 접촉기가 당겨졌습니다 .
|
||
|
전압 안정화 정확도 |
≤±1% |
||||
|
소음
|
광대역 노이즈 전압 |
≤100 |
엠비 |
3.4~150kHz |
|
|
≤30 |
엠비 |
150~30MHz |
|||
|
색인 |
전화 무게 소음 전압 |
≤2 |
엠비 |
||
|
동적 응답 |
넘겨 쏘다 진폭 |
△ 다섯 ： ≤5 |
%보 |
25%—50%—25% 또는 50%—75%—50% 부하 변경 |
|
|
회복 시간 |
△ 티 ： ≤500 |
마이크로에스 |
|||
|
현재 공유 불균형 |
≤5% |
모듈 병렬 50%—100% 정격 출력 （ 전원 모듈은 병렬로 작동할 수 있습니다 ） |
|||
|
온도계수 |
±0.02 |
%/ 섭씨 |
|||
|
출력 효율 |
≥92% |
220Vac/ 정격 부하(일반) |
|||
|
≥87% |
110VAC/정격 부하 |
||||
|
3. 경보 및 보호 지점 |
|||||
|
목 |
매개변수 |
단위 |
주목 |
||
|
시스템 입력 과전압 차단 |
298±5 |
진공 |
자동복구, 복구점290V±5V |
||
|
모듈 입력 과전압 보호 |
≥300 |
진공 |
출력 0A （ ACSOURCE+ 전압 조절기 테스트 ） |
||
|
시스템 입력 저전압 차단 |
68±5 |
진공 |
자동 복구, 복구점 136V±5V |
||
|
4. 물리적 특성 |
|||||
|
치수와 무게는 전력 분배 모듈 크기와 전력 모듈 용량에 따라 달라집니다. |
|||||
제품 사례 1

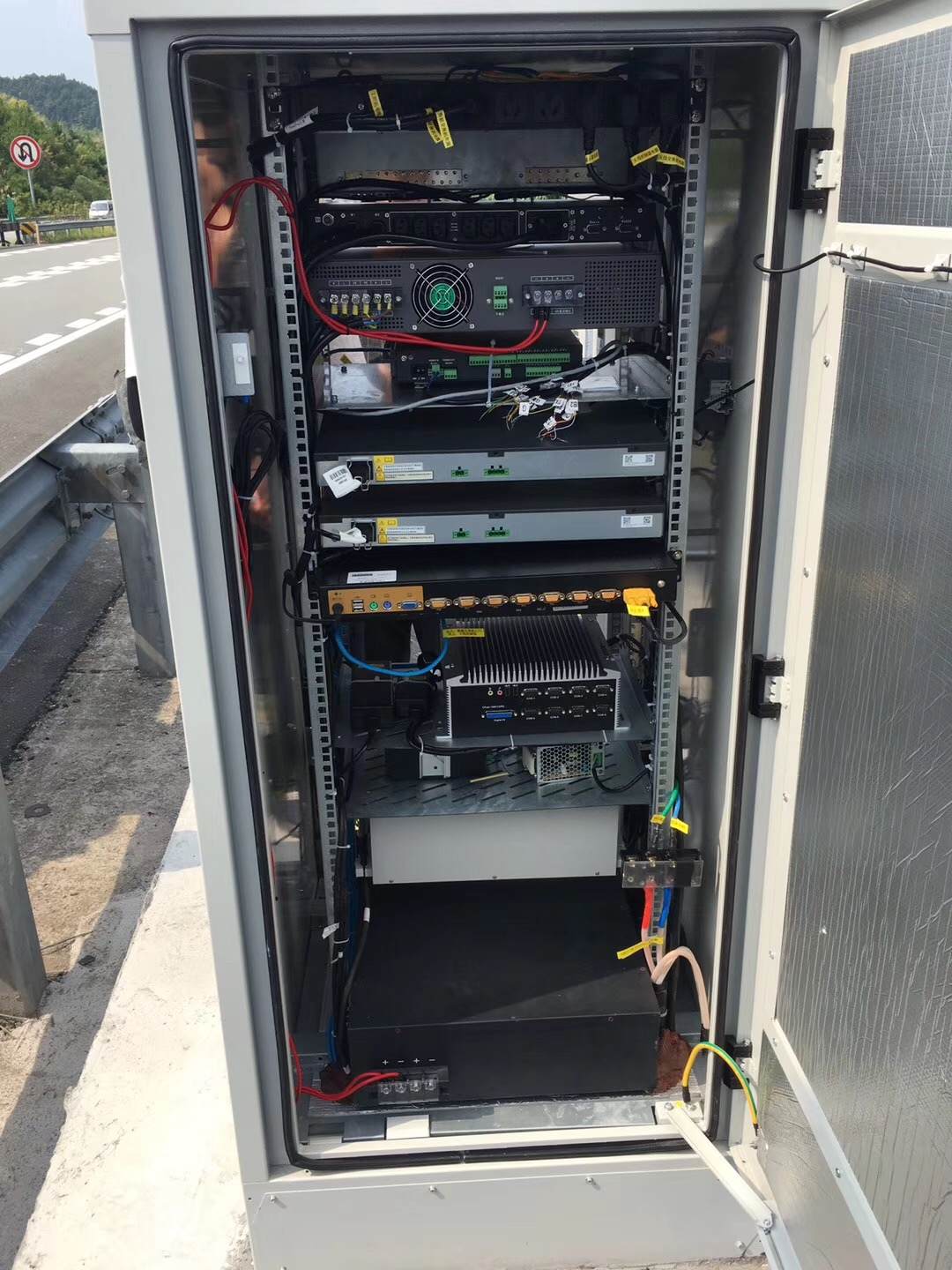

사용자는 Evada E4890-3U를 사용하여 광전송 장비에 전원을 공급하고 N+1 중복 기능을 실현하며 전원 공급의 신뢰성과 안정성을 향상시킵니다.
